Robot hàn laser kết hợp gá xoay 2 trục

Giải pháp tự động hóa Robot hàn laser kết hợp gá xoay 2 trục là sự kết hợp hoàn hảo của các công nghệ tiên tiến giúp tối ưu hóa hiệu suất và chất lượng hàn trong ngành công nghiệp.

1. Các tính năng nổi bật của giải pháp

Những tính năng nổi bật của Giải pháp tự động hóa Robot hàn laser kết hợp gá xoay 2 trục bao gồm:

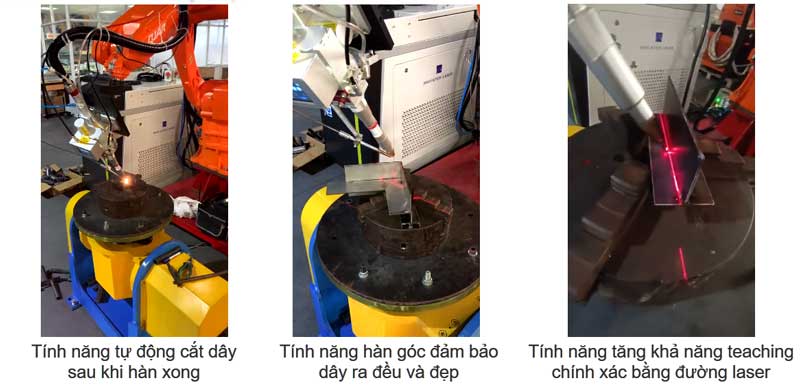

Tính năng tự động cắt dây sau khi hàn xong
Điều khiển trực tiếp nguồn hàn bằng robot > 1 chương trình hàn được setup trên robot có nhiều thông số hàn
Tính năng tăng khả năng teaching chính xác bằng đường laser
Đầu cấp dây chắc chắn, đảm bảo dây hàn luôn vào tia laser hàn

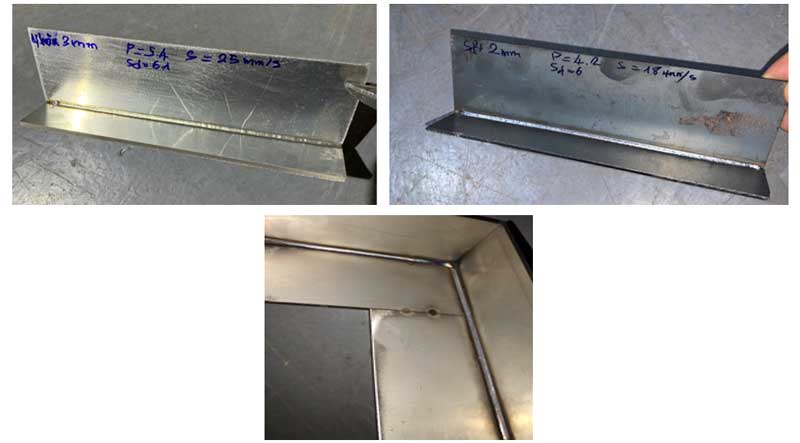

Tính năng hàn góc đảm bảo dây ra đều và đẹp

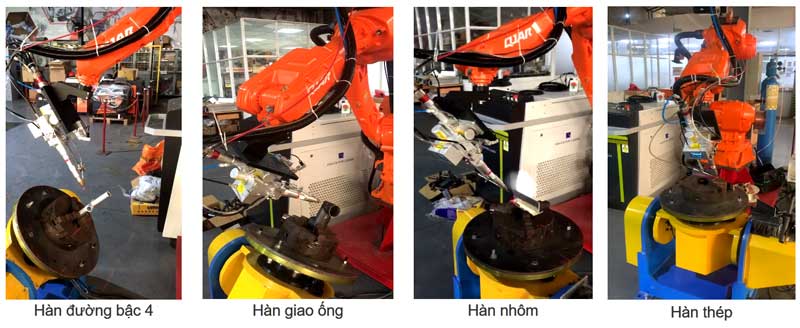

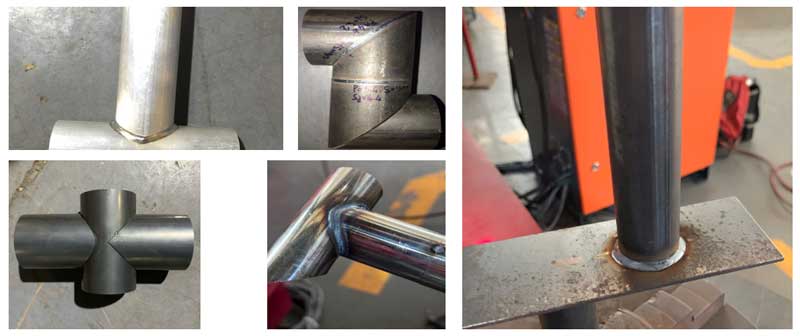

Khả năng hàn laser linh hoạt của robot bao gồm hàn đường bậc 4 tại giao điểm giữa 2 ống, hàn góc 90 độ, và hàn leo, giúp đáp ứng chính xác các yêu cầu biên dạng phức tạp. Gá xoay 2 trục hỗ trợ tối đa thao tác, nâng cao hiệu quả tự động hóa dây chuyền sản xuất, giảm thiểu sai sót và tăng độ ổn định cho sản phẩm cuối cùng.

2. Cấu tạo giải pháp tự động hóa Robot hàn laser kết hợp gá xoay

Giải pháp tự động hóa Robot hàn laser kết hợp gá xoay 2 trục bao gồm bộ thiết bị sau:

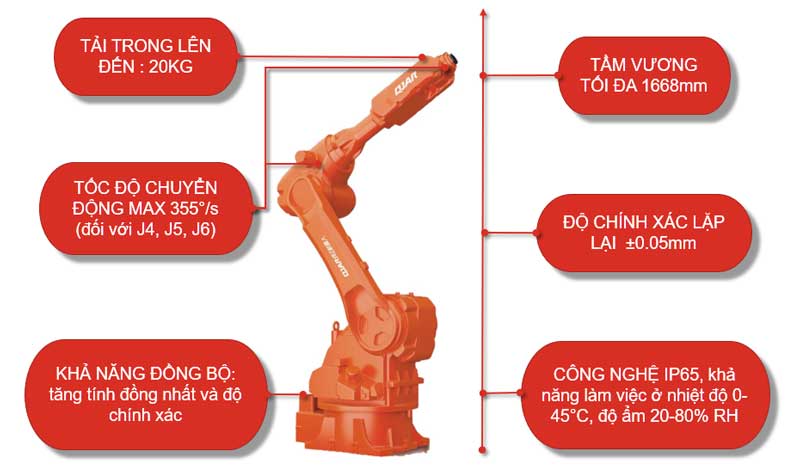

2.1. Robot QJR20-1600

Tải trong lên đến: 20KG
Tốc độ chuyển động MAX 355°/s (đối với J4, J5, J6)
Khả năng đồng bộ: tăng tính đồng nhất và độ chính xác
Tầm vươn tối đa 1668mm
Độ chính xác lặp lại ±0.05mm
Công nghệ IP65, khả năng làm việc ở nhiệt độ 0-45°C, độ ẩm 20-80% RH

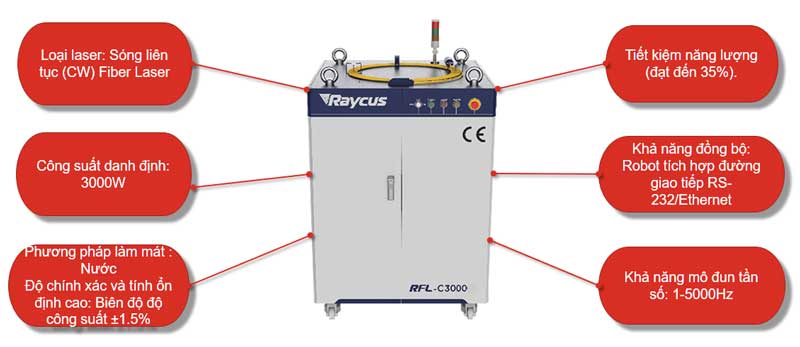

2.2. RFL- RFL-C3000S-CE

Loại laser: Sóng liên tục (CW) Fiber Laser
Công suất danh định: 3000W
Phương pháp làm mát : Nước
Độ chính xác và tính ổn định cao: Biên độ độ công suất ±1.5%
Tiết kiệm năng lượng (đạt đến 35%).
Khả năng đồng bộ: Robot tích hợp đường giao tiếp RS-232/Ethernet
Khả năng mô đun tần số: 1-5000Hz

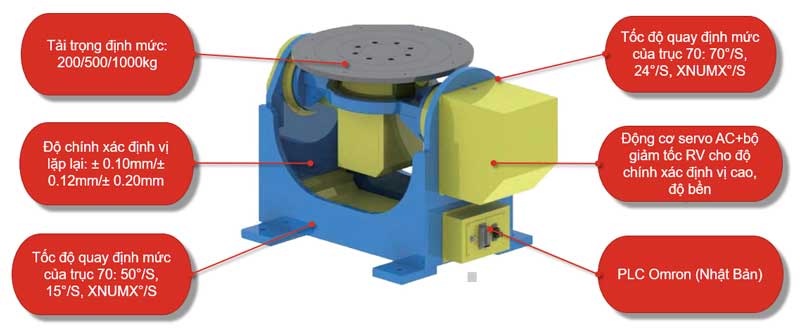

2.3. Gá xoay 2 trục

Tải trọng định mức: 200/500/1000kg
Độ chính xác định vị lặp lại: ± 0.10mm/± 0.12mm/± 0.20mm
Tốc độ quay định mức của trục 70: 50°/S, 15°/S, XNUMX°/S
Tốc độ quay định mức của trục 70: 70°/S, 24°/S, XNUMX°/S
Động cơ servo AC+bộ giảm tốc RV cho độ chính xác định vị cao, độ bền
PLC Omron (Nhật Bản)

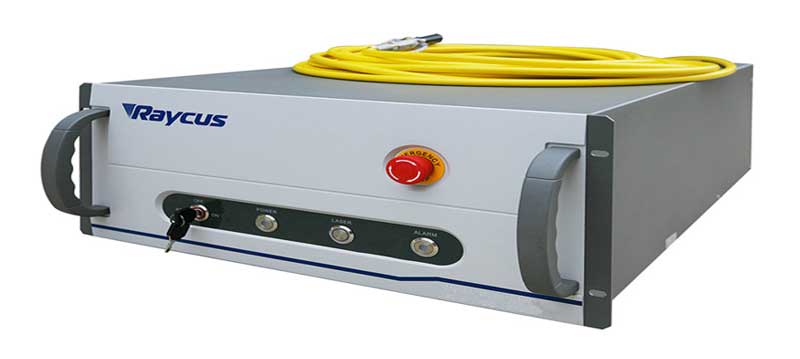

2.4. Nguồn hàn – RFL-C3000S-CE

Model	Raycus 3000
Loại laser	Fiber Laser
Bước sóng laser	1068-1080nm
Công suất lớn nhất	3000W
Tần số laser	Continuous
Độ ổn sịnh đầu ra nguồn	Typ.±1%（Max±2%）
BPP (M2）	＜1.5（mm×mrad）
Đường kính sợi quang	50μm
Chiều dài sợi quang	10m
Tổng điện năng tiêu thụ	10KW
Điện áp đầu vào	380V/±5% 50/60Hz
Nhiệt độ làm việc	5-45℃
Nhiệt độ nước làm mát	20-22℃

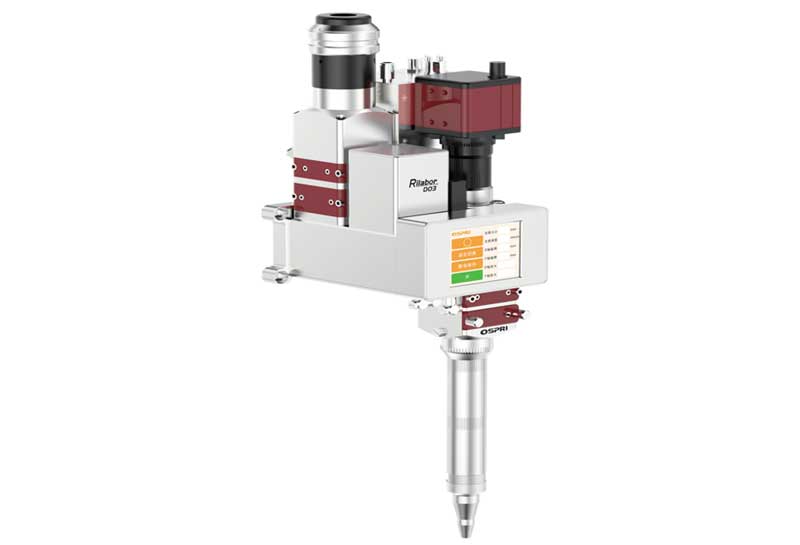

2.5. Súng hàn laser – OSPRI

Nhãn hiệu	OSPRI
Model	Rilabor D03
Interface Type	QBH
Hướng laser	Coaxial/Horizontal
Công suất	4000W
Tiêu cự thấu kính hội tụ	200/250/300mm (Optional)
Bước sóng laser	1080±10nm
Collimating Focal Length	75mm/100mm
Bảo vệ thổi khí	Coaxial/Horizontal
Khối lượng	4kg

2.6. Bộ làm mát

Model	HL-3000
Nguồn điện cung cấp	220V 50HZ/60HZ
Cường độ dòng điện	17.3A
Công suất máy	3.8kw
Môi trường làm việc	0℃<Temperature<45℃ Humidity<95%
Độ chính xác kiểm soát nhiệt độ	±1℃
Công suất làm mát	8.4kw
Chất lỏng làm mát	R32
Lưu lượng bơm	60L/min
Lực nâng tối đa của máy bơm	50m
Công suất máy bơm	1kw
Thể tích	40L
Laser Interface	G3/4*25mm
Tính năng	Hiệu quả cao và bảo vệ môi trường, kiểm soát nhiệt độ gấp đôi, báo động dòng chảy và quá nhiệt Bảo vệ nhiệt máy ép, ngắt mạch khí

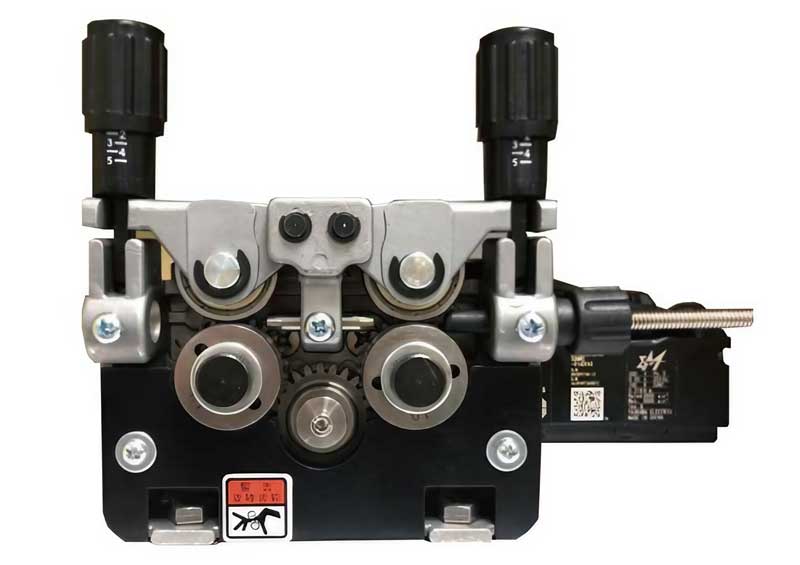

2.7. Bộ cấp dây

Dòng điện đầu vào	AC220V
Đường kính dây hàn	0.8mm,1.0mm,1.2mm,1.6mm
Tốc độ đẩy dây	0-6m/min
Độ chính xác	1.00%
Kích thước ống dây	50×100×300 mm
Thời gian cấp dây	0.1-2 s
Chiều dài cấp đây	Đề nghị không quá 4m
Kích thước (dài, rộng và cao)	200×100×170 mm
Khối lượng	2 kg

Nếu quý khách quan tâm đến giải pháp tự động hóa Robot hàn laser kết hợp gá xoay 2 trục, vui lòng liên hệ ngay hotline của Weldcom hoặc để lại thông tin để đội ngũ chuyên gia của chúng tôi có thể tư vấn chi tiết và hỗ trợ chọn lựa giải pháp phù hợp nhất với doanh nghiệp. Hân hạnh đón tiếp!
